—  思科室内无线局域网解决方案

1、 用户需求分析
◇ 客户规模：
— 客户有一个总部，约有100名员工；
— 一个分支机构，约有20名员工；
◇ 客户需求：
— 组件安全可靠的总部和分支机构无线局域网；
— 总部和分支的无线AP能够统一管理，统一配置；
— 方便、图形化的无线网络管理；
— 整体方案将来要能够支持访客接入、语音、定位等服务，以利于投资保护
◇ 天丝建议方案：
— 部署思科集中式无线局域网，构建安全的无线网络；
— 部署思科无线控制器，实现统一的图形化管理和配置；
— 部署思科统一无线方案，能够支持访客接入、无线语音、定位服务。

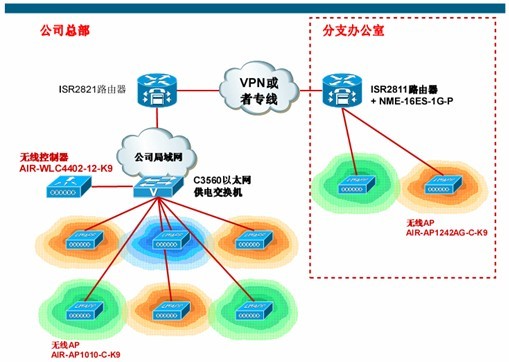

2、 天丝建议方案设计图



◆ 安全和智能的总部与分支网络：
◇ LAN：总部局域网提供约100个用户的接入；同时提供AP接入的端口，建议使用以太网供电交换机。
◇ WAN：广域网要求延时不大于100毫秒，否则影响控制器和分支办公室AP之间的通信。
◆ 总部和分支用户的无线服务：
◇ 总部可能有几个楼面，为整个办公区域提供无线接入服务。一般按照每个无线AP覆盖半径25米来计算需要AP的数量；
◇ 除了无线数据接入，也可以在无线基础上提供无线IP电话服务、访客接入服务；
◇ 可选配置定位服务器2710和无线网络管理软件WCS，以提供无线定位服务。
◆ 网络管理：
◇ 所有AP都集中在无线控制器上进行管理；
◇ 无线控制器提供图形化管理界面：每个AP所在的Channel和发射功率都由无线控制器自动管理。
◇ 不需要对每个AP单独配置，软件和配置同步都由无线控制器来完成。

4、 总部方案产品配置描述
◆ LAN:
◇ 采用Cat3560或者CE500为无线AP提供以太网供电端口；
◆ WAN：
◇ 采用ISR2821路由器，广域网链路需要提供比较好的带宽和延时，和分支办公室之间的延时不能大于100毫秒。
◆ 无线局域网：
◇ 配置AIR-AP1010-C-K9办公室无线覆盖，根据实际情况，可以在某些区域单独放置AP，例如会议室。也可以选择其他型号的无线AP，如1131AG、1242AG、1020等。
◇ 根据AP的数量来选择控制器型号。思科能提供不同容量的控制器型号：
        AIR-WLC2006-K9       6个
AIR-WLC4402-12--K9   12个
AIR-WLC4402-25--K9   25个
AIR-WLC4402-50--K9   50个
AIR-WLC4404-100--K9  100个
◇ 如果需要更高可用性，可以增加一台同样型号的冗余无线控制器。

5、 分支机构方案产品配置描述
◆ LAN & WAN:
◇ LAN方面，采用ISR2811,配置NME-16ES-1G-P，提供用户100M的接入，同时提供AP所需的电源供应。分支办公室与总部的连接延时不大于100毫秒。
◆ 无线局域网：
◇ 选择AIR-AP1242AG-C-K9作为分支办公室的无线AP，由总部的无线控制器进行管理和配置。
◇ 也可以选择AIR-LAP1131AG-C-K9。
◇ 当广域网链路中断时，AP1242仍然能够转发本地数据。

6、 无线产品清单
（不包括路由器和交换机）

总部无线产品清单：

产品	无线控制器4402
AIR-WLC4402-12-K9	4400无线控制器，支持12个Lightweight AP
AIR-PWR-CORD-CH	适合中国的电源线
SWLC4400K9-40	软件版本4.0





产品	1010无线AP，内置天线
AIR-AP1010-C-K9	1000系列802.11a/b/g AP内置天线，适合于中国的型号



   分支机构无线产品清单：

产品	1242无线AP，包括电源线、电源模块
AIR-LAP1242AG-C-K9	802.11ag LWAPP AP ，双频，天线2.4，5GHz RP-TNC接口，适用中国的型号
AIR-PWR-CORD-CH	适合中国的电源线
AIR-PWR-A	电源模块100-240VAC输出48VDC 380mA 适用于1100，1130AG，1200
AIR-ANT4941	2.4G，2.2dBi的全向天线，每个1242需要配置一对
